Módulo Ethernet Modbus E/S, Coletor de dados RTU, Controlador de E/S remoto de 8 canais, DI AI DO, RS485, ZLAN6802
Módulo Ethernet Modbus E/S, Coletor de dados RTU, Controlador de E/S remoto de 8 canais, DI AI DO, RS485, ZLAN6802
Couldn't load pickup availability

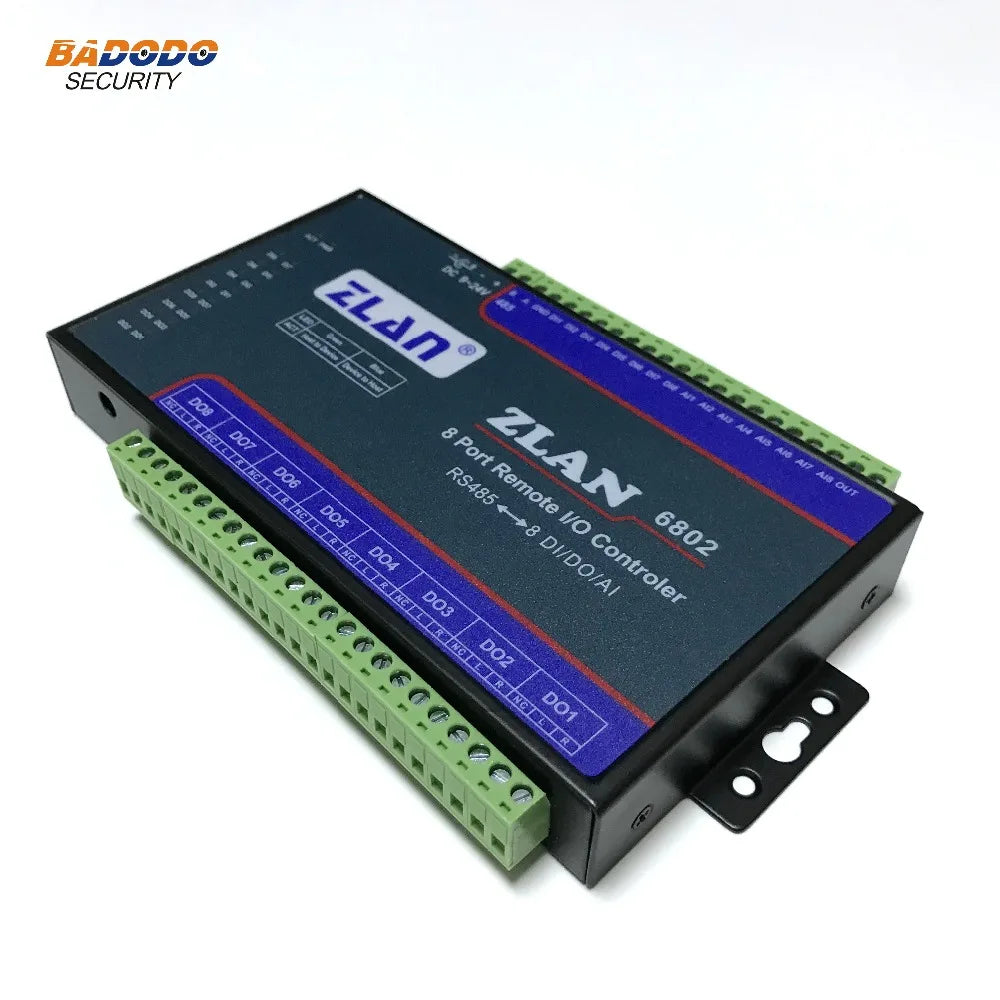

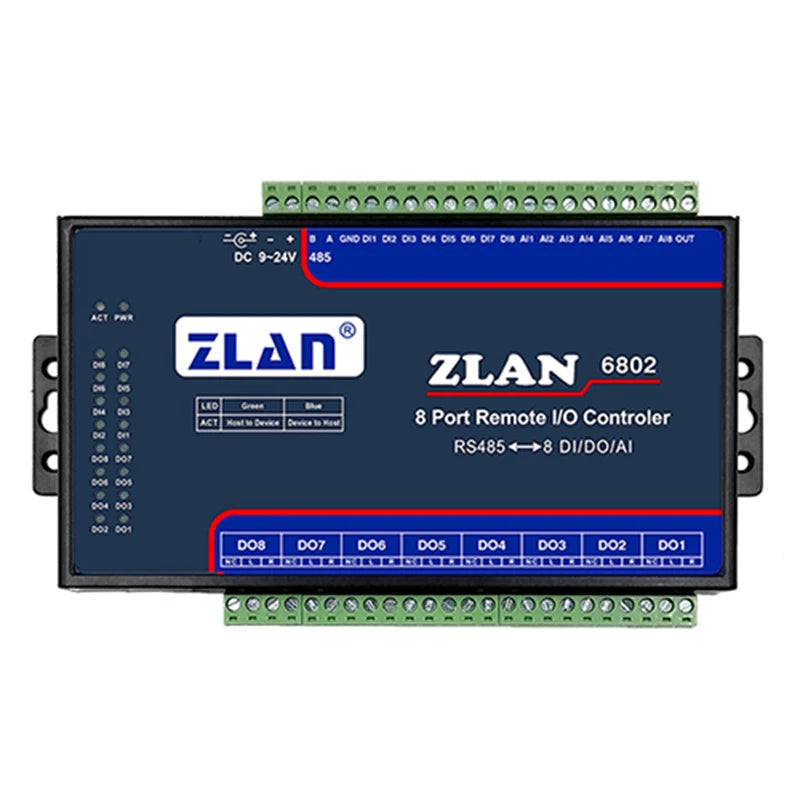

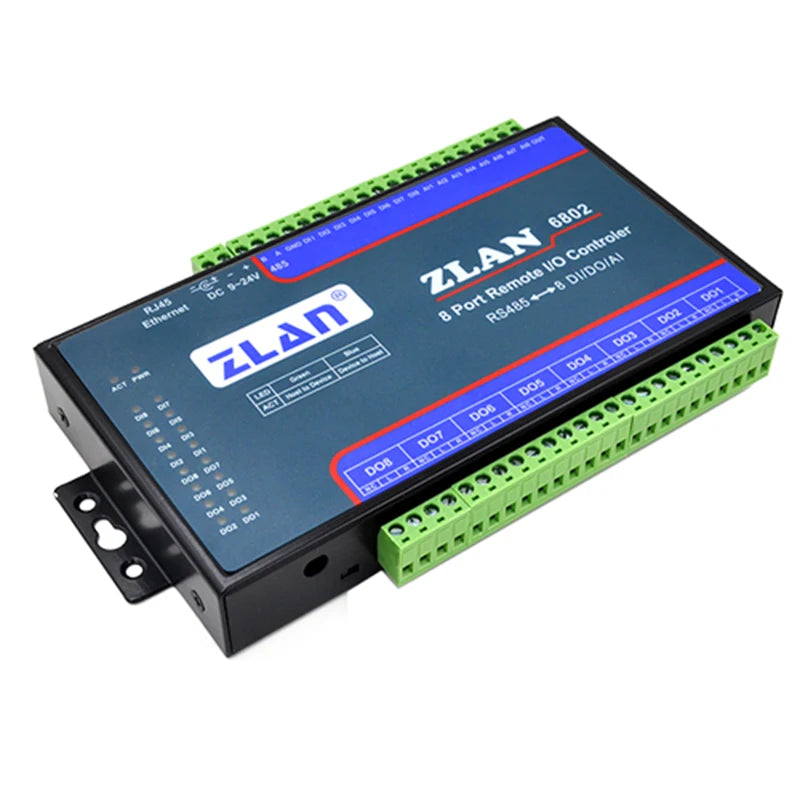

ZLAN6802 8 canais RS485 IO remoto
Vários modelos podem suportar RS485, Ethernet, comunicação Wifi.
Suporta saída de relé de 8 vias, entrada digital de 8 canais, tensão de 4 canais e aquisição de corrente de 4 canais.
Tensão larga 9V ~ 24V entrada.
Resumo
ZLAN6802 é 8 canais controlador IO remoto lançado por Shanghai ZLAN após ZLAN6042. Os canais controlados de 4 canais de 6042 estendendo-se a 8 canais, incluindo 8 canais Digital Input(DI), Digital Output(DO), Analog Quantity Input(AI). O DI suporta contato seco e contato úmido com opto-isolador; DO é a saída do relé com capacidade de controle 5A 250VAC ou 5A 30VDC; os 4 canais antes da entrada do AI apoiam a entrada 0 ~ 5V da quantidade da tensão, após 4 canais apoiam a entrada atual 4 ~ 20mA, a precisão é 10 bocados. ZLAN6802 suporte método de comunicação de RS485.
ZLAN6802: É um controlador IO usando o barramento RS485 para controlar. Comparado com o ZLAN6842, ele suporta apenas o protocolo Modbus RTU, mas de baixo custo, adequado para usar o barramento RS485 para controlar o relé, coletar a quantidade do interruptor e a quantidade analógica. A taxa de transmissão padrão é 9600bps, pode ser personalizada.
Característica
1) 8 canais quantidade digital entrada:
Apoie o valor passivo do interruptor (contato seco) e o nível ativo (contato molhado).
A escala ativa do nível como abaixo:
Tensão VCC |
Gama De Nível Baixo |
Gama Alto Nível |
24V |
0 ~ 17V |
17 ~ 24V |
9V |
0 ~ 3V |
3 ~ 9V |
2) 8 canais quantidade digital saída:
O tipo da saída é saída do relé (5A @ AC250V/DC30V).

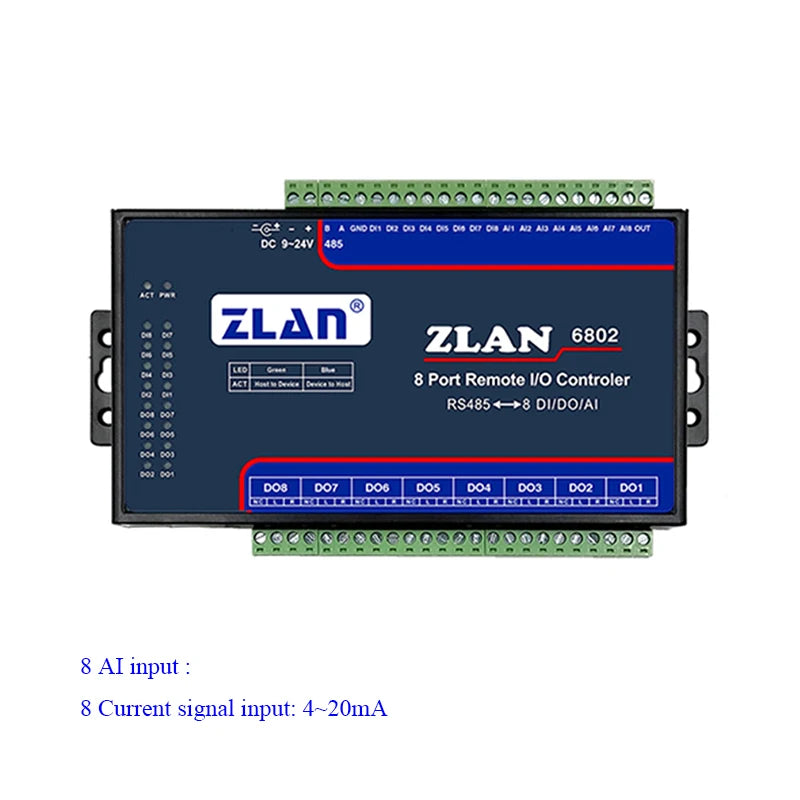

3) 8 canais entrada de quantidade analógica: em padrão os primeiros 4 canais são 0 ~ 5V entrada de tensão, após 4 canais são 4 ~ 20mA. Se a necessidade personalizou, pode alterar todos os canais aos 4 tipos abaixo:
(1) entrada do sinal atual: 4 ~ 20mA(Se você precisa a entrada análoga, os pls contatam-nos primeiramente e dão-nos a aplicação, porque o sinal atual talvez tenha algum problema de nosso produto)
(2) Tensão entrada do sinal: 0 ~ 5V
(3) Tensão entrada do sinal: 0 ~ 10V
4) 8 canais comutam o estado de entrada do valor e 8 canais comutam o estado de saída do valor ambos têm o indicador independente, podem imediatamente conhecer o estado da entrada/saída do interruptor através do indicador.
5) Forneça o IO remoto do software da demonstração controlado por RS485, pode demonstrar o controle do IO e a aquisição de dados do AI para dispositivos.
6) Pode fornecer instruções completas do controle RS485, convenientes para o desenvolvimento integrado do coordenador.
Parâmetro
Figura |
|
Tamanho: |
C x L x A = 9,2 cm × 19,7 cm × 2,5 cm |
Parâmetro do porto serial (ZLAN6802) |
|
Interface RS485, 1200 ~ 115200 (padrão 9600bps), 8 bits de dados, nenhum paridade, 1 stop bit |
|
Software |
|
Protocolo superior: |
MODBUS TCP/ MODBUS RTU |
Comunicação de baixo nível: |
Ethernet, RS485, Wifi |
Relé Transmição Velocidade (Resposta Tempo) |
|
ZLAN6802/ZLAN6802:<30ms |
|
Tipo entrada AI |
|
Entrada do sinal atual: 4 ~ 20mA |
|
Tensão entrada do sinal: 0 ~ 5V, 0 ~ 10V |
|
ZLAN6802: <12mA @ 24V |
|
ZLAN6842: <92mA @ 24V |
|
ZLAN6844/6844N <220mA @ 24V |
|
Ambiente |
|
Temperatura running: |
-40~85℃ |
Temp do armazenamento: |
-45~165℃ |
Umidade: |
RH 5 ~ 95% |
